散列文件

stm32专题三十六：MDK编译过程和文件类型（四）-技术天地-深圳市修德电子有限公司 (szxiude.com)

我们可以将flash想象成一个一个标有房间，程序执行的过程就是去将这些房间里面的东西给取出来，而程序烧录的过程就是往这些房间去放入东西，那么我们往哪个房间放入哪个东西，这就十分重要，程序烧录的过程，实际上是在烧录二进制文件，也就是将二进制文件的0101的这样数据放入指定的房间，因此我们要控制在哪个房间放入哪个东西，实际上就是要控制在二进制文件的哪一个位置写入指定的数据，而散列文件就负责做这样的事情，他告诉编译器要将哪个段放在二进制文件的哪一个位置，从而使程序被烧录的时候，将断放入指定的房间中。

LR_IROM1 0x08000000 0x01000000  {    ; load region size_region
  ER_IROM1 0x08000000 0x01000000  {  ; load address = execution address
   *.o (RESET, +First)
   *(InRoot$$Sections)
   .ANY (+RO)
  }
  RW_IRAM1 0x20000000 0x00010000  {  ; RW data
   .ANY (+RW +ZI)
  }
}

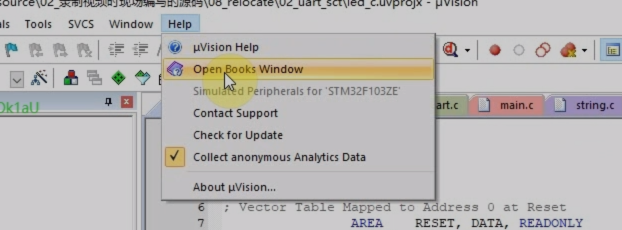

实际上MDK也有提供相关文档，打开MDK5页面，点击Help选择Open Books Window

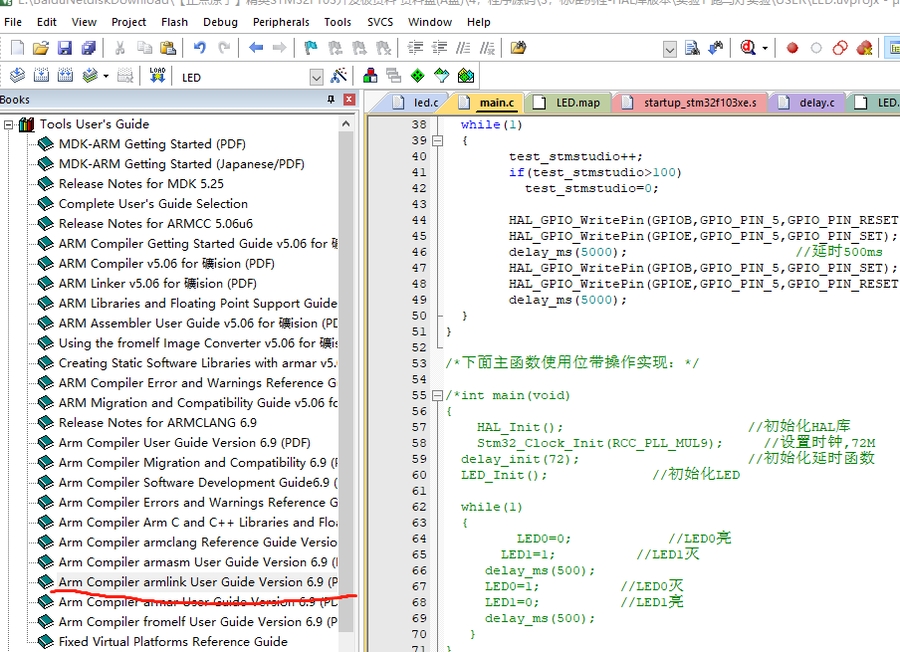

在左侧选择Arm Compiler armlink User Guide Version 6.9 (PDF) 即可打开文档

加载域与执行域

加载域实际上就是指程序烧录的地方，而执行域实际上就是指程序执行的时候，使用的一个区域，而一个加载域至少要有一个执行域，但它可以对应多个执行率，以上面的代码为例，实际上就说明了，程序有一个加载域LR_IROM1，它的加载地址为0x08000000，而最大加载的数据为0x01000000，因此我们编译生成的二进制文件不能超过该大小。执行域有两个，一个在FLASH上，这是因为芯片具有XIP技术，也就是说程序可以直接在flash上进行执行，无需再将代码搬运到RAM上执行，因此运行时需要使用的区域包括了 flash， 第2个执行域是在以基地址为0x20000000的RAM上，最大的使用空间为0x00010000，这个区域存放的就是全局变量，局部变量，堆和栈

第一个执行域ER_IROM1

.o (RESET, +First) 是指定义了一个名为“RESET”的section，并将其放置在链接脚本的第一个位置，而这个段就在启动文件中，实际上指的就是中断向量表，将中断向量表放在该区域的首位

*(InRootSSSections)”是一个链接器支持的特殊选择符号，它可以选择所有标准库里要求存储到 root 区域的节区

“.ANY(+RO))”选择剩余所有节区 RO 属性的内容都分配到执行域 ER ROM1 中，之所以是剩余所有节区，是因为“.ANY”选择语句的优先级是最低的，

第二个执行域RW_IRAM1

.ANY (+RW +ZI)就是将所有的RW 与ZI 数据段存放到该区域，因此我们占用的RAM大小实际上就是RW与ZI两种数据类型（其中堆和栈被包含在ZI中）

与MAP文件的联系

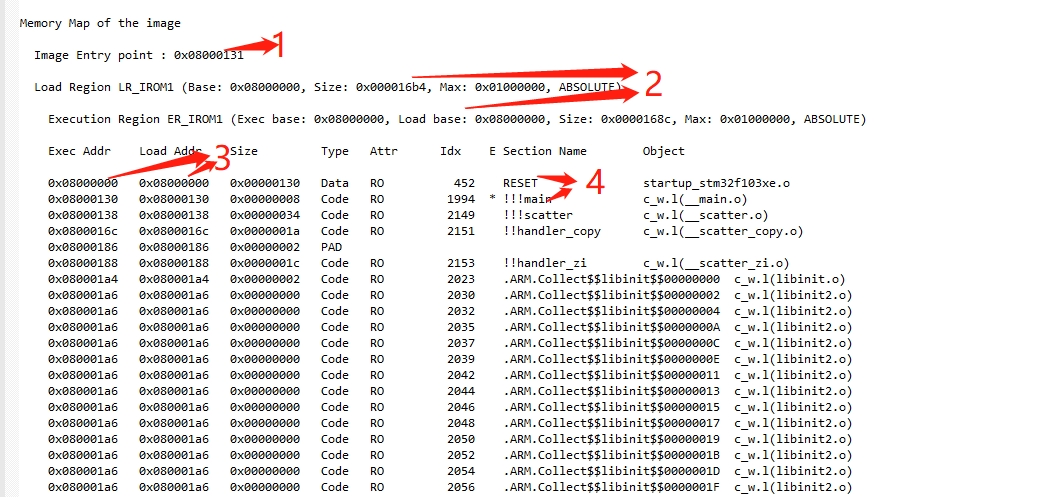

主要与Memory Map of the image相关联

序号1：程序入口点0x08000131，实际就是PC指针上电时的值，这个值可以发现与!!!main 的值一样(差1应该是因为Thumb 指令集的所有指令，其最低位必须为 1)，
这里的!!!main应该就是C库的main
序号2：可以发现无论是加载域还是执行域的基地址都是0x08000000，与.sct设置的一致加载域的使用空间为0x000016b4，实际上就是使用的flash大小(该工程Program Size: Code=5412 RO-data=360 RW-data=40 ZI-data=1912 正好等于Code+RO-data+RW-data的大小)
序号3：查看Exec Addr 与 Load Addr，可以发现两个一样
