储存器指可以存储数据的设备，包括flash，ram
默认B代表Byte字节，b代表bit位 1B=8b 1GB=1024MB 1MB=1024KB 1KB=1024B 1B=8bit 字： (32位系统中总线系统为32bit)因此一个字占4个字节（32位）。
STM32一共有32根地址线，通过地址线上的电平跳变找到想要的地址，每根地址线有1与0两种状态，则其寻址范围为2的32次方，即4282384384，即4G个地址，也就是说STM32的一个寻址范围为0X0000 0000到0Xffff ffff，每一个地址对应1个字节，那么也就是说它可以读取的一个最大储存器的大小为4282384384个字节即4GB。
不是，STM32的32不是32根地址线的意思，而是表示MCU芯片内部CPU在处理数据时，每次可以处理的数据位宽为32个bit。正是由于这个原因，STM32 内部的寄存器大小都是32位的，刚好等于位宽。
某个芯片是32位的，但是它的地址线完全可以只有16根、或者8根对于 STM32 来说，刚好碰巧的是，CPU能够处理的数据位宽与地址线数量恰好都是 32，所以不少小伙伴往往被搞迷糊了，认为是一回事。
给特定功能的的储存单元取的别名这个别名就叫做寄存器，所以寄存器只是特定功能的的一块存储区域的名字而已
寄存器的地址索引一个地址实际上是对应8位的一块区域，那么由于一块寄存器它是32位也就是4个字节，那么每一个寄存器实际上是需要占用4个地址的，也就是说它的寄存器间隔是4。我们通常通过访问一个寄存器4个地址的首地址，写入32位的数据，一次性操作寄存器，当然也可以依次操作一个寄存器的4个地址，每个地址写入8个数据，完成操作
51支持按位操作，32不支持，只能整个字节或字的位运算来管理某位
大端模式： 低位字节存在高地址上，高位字节存在低地址上 小端模式： 高位字节存在高地址上，低位字节存在低地址上 MDK5编译器，默认使用小段模式；
使用代码验证大小端模式 可以使用以下代码验证编译器使用的是哪种模式： char x0,x1; uint16 value = 0x1234;
存储器本身没有地址信息，对存储器分配地址的过程称为存储器映射，也就是说可以通过这个地址，访问这个存储器的对应存储单元。

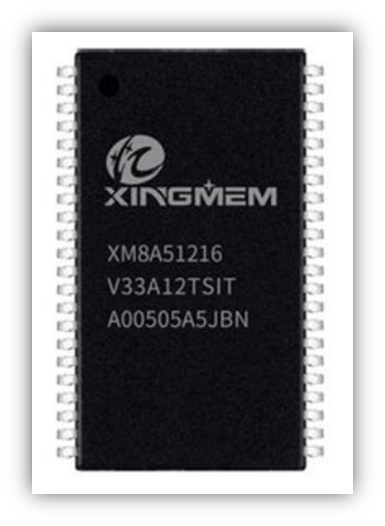

存储器的一个地址不都是对应一个字节大小的储存单元，主要看数据线的多少，比如以下这一款XRAM
其数据线有16个，所以一个地址对应2个字节 而它又有19个地址线，因此其地址范围为0到2的19次方，即524288=512K，又一个地址对应2字节，所以其大小为512K*2B=1024KB=1MB
ST将STM32可支持的4GB（2^32）地址空间分成8个块
从上图可以看出SRAM与FLASH最大都支持512MB,但F103ZET6实际FLASH只有512KB,SRAM有64KB(sarmf10xx都是64，flash大小 根据小/中/大容量产品不同) >这个表可以在**数据手册-存储器映像章节**找到，但不是上图的形式 ### Block 0（FLASH） 用于存储代码，该块地址映射到了一块片内的FLASH上，掉电保存代码，里面存储着官方编写的Bootloader（Bootloader程序是我们无法更改的），用于ISP下载，我们平时使用串口下载程序就是 这块内存的代码在起作用。同样我们编写的用户代码也是这一块区域 **大小**

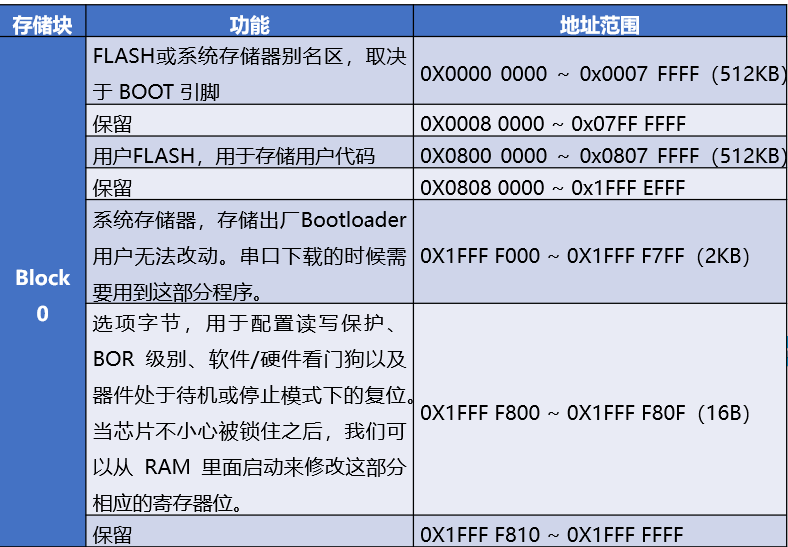

具体分区如下：
这个表可以在数据手册-存储器映像章节找到，但不是上图的形式
这一块就是我们通常意义上的运存，该块地址映射到了一块片内的RAM上。它保留了一块区域，这块区域并不是说在物理上不允许或没有使用到，而是这块地址没有被映射，如果需要增加外置RAM可以将其映射到这段地址
这个表可以在数据手册-存储器映像章节找到，但不是上图的形式

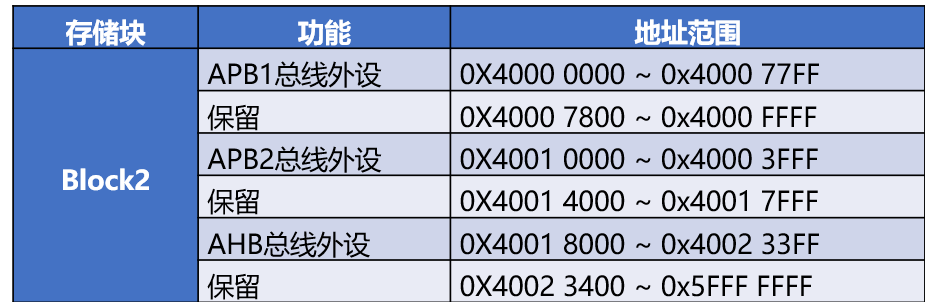

所谓的外设实际上就是GPIO,UART，定时器这一类外设，通过操作寄存器操作（寄存器实际上也是存储单元），这一段地址被映射到了这些外设对应的寄存器上，通过这些地址操作寄存器，实现外设的控制，也是我们学习的重点。 所有的外设基本可以以总线为划分，在总线地址上偏移，

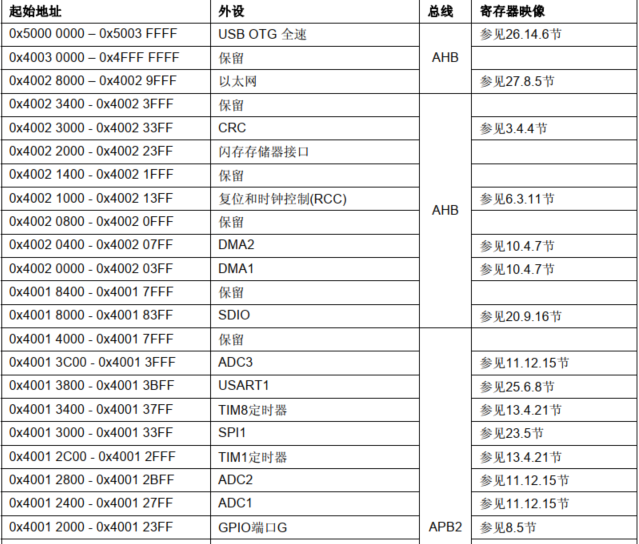

具体可以参考参考手册-2.3存储器映像章节，有完整的外设与地址的对应表，也可以参考数据手册-存储器映像章节
